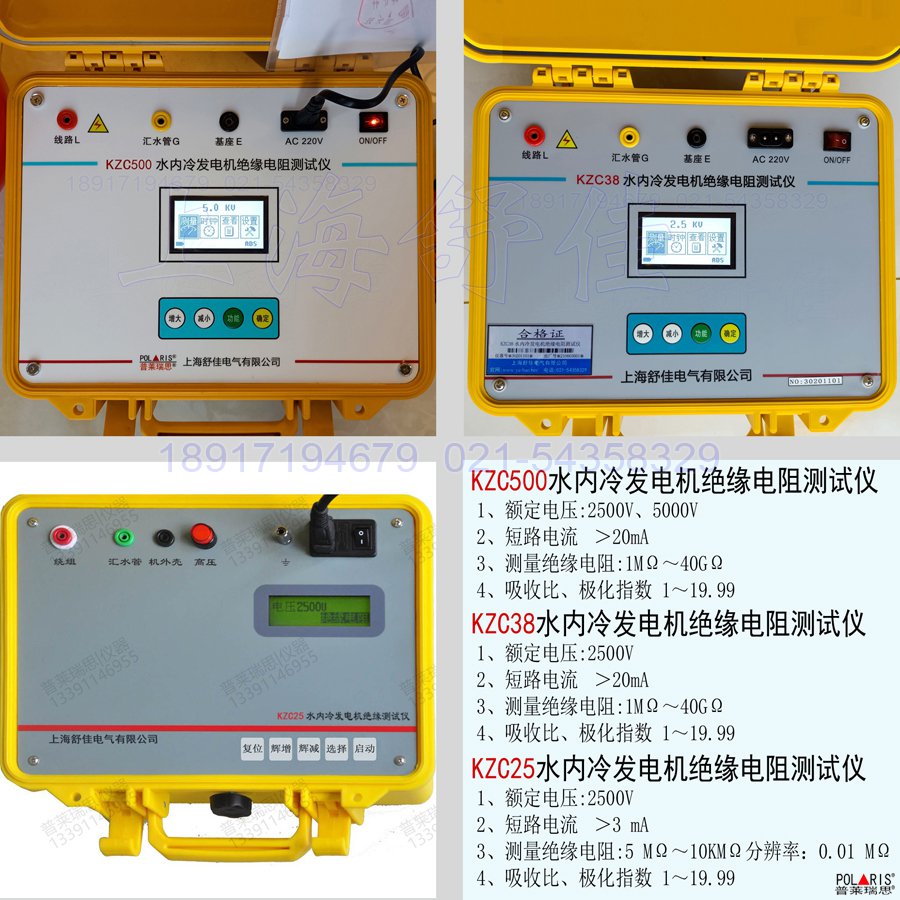

一、概述
水內冷發電機絕緣電阻測試儀專用于水內冷發電機的絕緣測量試驗，同時也可用于試驗室或現場做其它材料的絕緣測試。
儀器輸出電流大于20mA，輸出電壓最大2500V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。
測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。
二、技術性能
1、額定電壓：DC 2500V
工作電壓：額定電壓×（1±10%）
2、測量范圍：絕緣電阻 1MΩ～20GΩ
吸收比、極化指數 1～19.99
3、誤差范圍：±10%RDG，（當1MΩ～5GΩ）
±20%RDG，（當0.1MΩ～1MΩ；5GΩ～20GΩ）
4、短路電流：＞20mA
5、絕緣電阻：50MΩ（1000V）（測量線路與外殼間）
6、耐 壓：AC 5kV 50Hz 1min （測量線路與外殼間）
7、工作電源：180～270VAC，50Hz/60Hz±1%
8、工作環境：溫度0～40℃，相對濕度20～80%
9、外形尺寸：320×240×135mm3
10、重 量：5kg

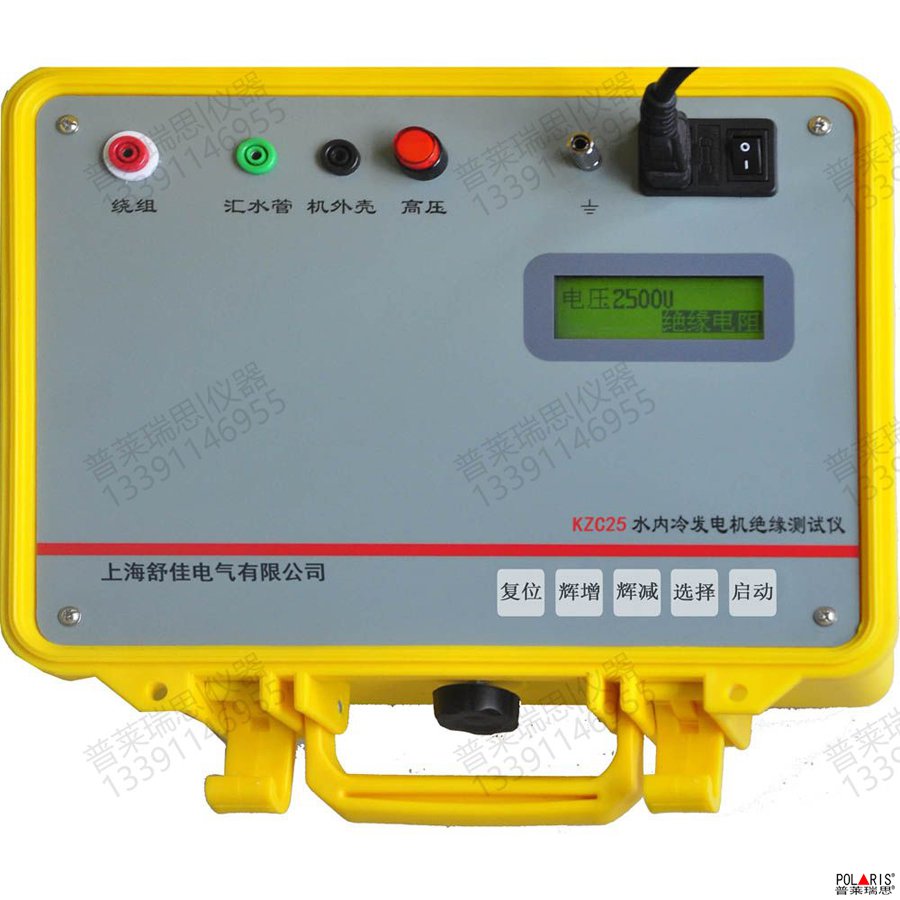

一.概述
檢查電氣設備的絕緣性能，測量絕緣電阻是最簡單快速的基本方法，公司調查了國內外多種水內冷發電機絕緣電阻測試儀，設計了水內冷發電機絕緣測試儀。該儀器測量原理新穎，操作簡便，精度高，整機采用全集成電路，耐振動，工作穩定性好，輸出短路電流大，在現場環境下抗干擾能力強，能滿足目前發電廠的測試要求。該儀器具有計時，報警和數據存貯等功能，可方便地測量絕緣電阻，吸收比，極化指數等參數
二．安全措施
1.使用本儀器前一定要認真閱讀本手冊。
2.儀器的操作者應具備一般電氣設備或儀器的使用常識。
3.本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
3儀器應避免劇烈振動。
4.對儀器的維修、護理和調整應由專業人員進行。
5.測試過程中嚴禁碰觸測試引線！
6.測試完畢后最好短路測試端人工放電！
7.嚴格遵守安全操作規程。
8.非測試人員必須遠離高壓測試區，測試區必須用柵欄或繩索、警視牌等明顯表示 出來。
三.性能特點
1.中文菜單操作，使用方便。
2.可實現絕緣電阻、吸收比、極化指數等參數的全自動測量。
3.保留15秒及每一分鐘數據，直到第10分鐘，并自動計時。
4.可存貯10組測量數據，以便隨時分析和存檔。
5.功能全面，具有測試、存貯、報警、調閱等功能。
6.測試結束后可自動放電。
7.輸出短路電流大，抗干擾能力強。
四．技術指標
測試范圍：5 MΩ～10000 MΩ
分辨率：最小0.01 MΩ
精度： ±（10%·R+2字）
測試電壓：2.5KV
輸出短路電流：≥3mA
顯示方式：點陣液晶顯示器
供電方式： AC220V
環境溫度：0～40℃
環境濕度：<90%RH，無結露
一、概述

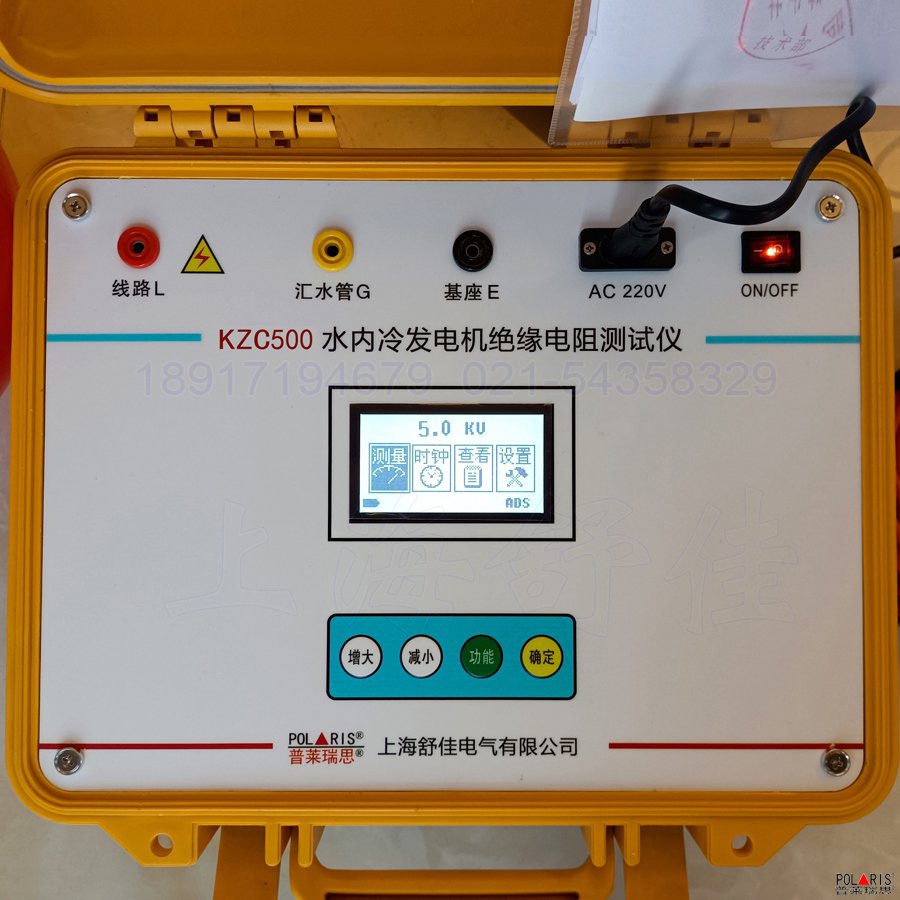

KZC500水內冷發電機絕緣電阻測試儀專用于水內冷發電機的絕緣測量試驗，同時也可用于試驗室或現場做其它材料的絕緣測試。
儀器輸出電流大于20mA，輸出電壓最大5000V 。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。
測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。
產品特點：
● 自動對水極化電勢進行補償調節。機座與匯水管間的電阻小至3kΩ（2500V）/6kΩ（5000V），也可保證測量準確度。
● 輸出功率大，線路對匯水管間的負載電阻可低至100kΩ(2500V為75kΩ),絕緣電阻測量可低至1MΩ。
二、
技術性能
1、額定電壓:2500V、5000V
2、測量范圍:絕緣電阻1MΩ～40GΩ
吸收比、極化指數 1～19.99
3、誤差范圍:±10%RDG，（當1MΩ～5GΩ）
±20%RDG，（當0.1MΩ～1MΩ；5GΩ～40GΩ）
4、工作電壓 額定電壓×（1±10%）
5、短路電流 ＞20mA
6、絕緣電阻 50MΩ（1000V）（測量線路與外殼間）
7、耐 壓 AC 5kV 50Hz 1min （測量線路與外殼間）
8、工作電源 180～270VAC，50Hz/60Hz±1%
9、工作環境 溫度0～40℃，相對濕度20～80%
10、外形尺寸 320×240×135mm3
11、重 量 5kg
