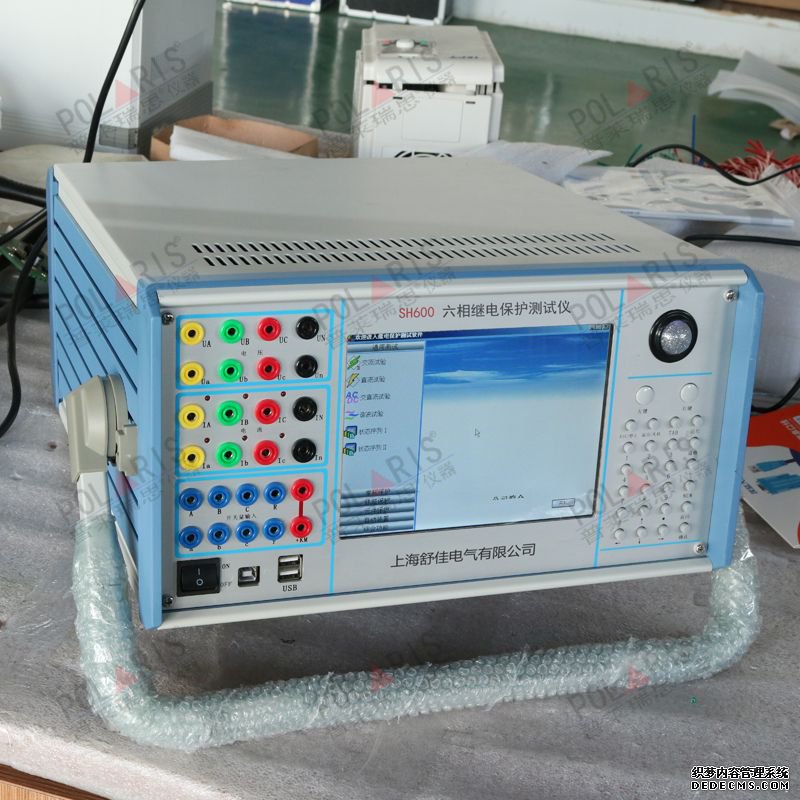

SH600 六相繼電保護測試裝置
第一節 主要特點
1. 電壓電流輸出靈活組合 輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
2.操作方式 SHAT-700G六相繼電保護測試裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
3.新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
4. 高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而SHAT-700G六相繼電保護測試裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
5. 軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。
6.具有獨立專用直流電源輸出 設有一路110V 及 220V專用可調直流電源輸出。
7.接口完整 SHAT-700G六相繼電保護測試裝置帶有USB通訊口，可與計算機及其它外部設備通信。
8. 完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
第二節 額定參數
A.參數
|
電流通道數 |
標準6相 |
|
電壓通道數 |
標準6相 |
|
交流電流輸出范圍 |
30A /相或180A（六并） |
|
直流電流輸出范圍 |
10ADC /相 |
|
交流電壓輸出范圍 |
120VAC / 相 |
|
直流電壓輸出范圍 |
160VDC / 相 |
B.額定參數
一、交流電流輸出
6相電流輸出時每相輸出（有效值）
0～30A 輸出精度
0.2級
3相電流輸出時每相輸出（有效值）
0～60A
6相并聯電流輸出（有效值）
0～180A
相電流長時間允許工作值（有效值）
10A
相電流最大輸出功率
300VA
6相并聯電流最大輸出時最大輸出功率
1000VA
6相并聯電流最大輸出時允許工作時間
10s
頻率范圍（基波）
20～1000Hz
諧波次數
1～20 次
二、 直流電流輸出
電流輸出
0～±10A / 每相 輸出精度
0.5級
最大輸出負載電壓
20V
三、 交流電壓輸出
相電壓輸出（有效值）
0～120V 輸出精度
0.2級
線電壓輸出（有效值）
0～240V
相電壓 / 線電壓輸出功
80VA / 100VA
頻率范圍（基波）
20～1000Hz
諧波次數
1～20次
四、 直流電壓輸出
相電壓輸出幅值
0～±160V 輸出精度
0.5級
線電壓輸出幅值
0～±320V
相電壓/ 線電壓輸出功率
70VA / 140VA
五、 開關量
8路開關量輸入
空接點
1～20mA，24V
電位接點接入
“0”：0 ～ +6V； “1”：+11 V ～ +250 V
4對開關量輸出
DC：220 V／0.2 A；AC：220 V／0.5 A
六、 時間測量范圍
0.1ms ～ 9999s ， 測量精度
＜0.1mS
