EC8300L遠距離紅外線測溫儀 35米線路紅外測溫儀

一、產品概述

EC8300L系列紅外測溫儀是一類可在較遠距離非接觸地測量小目標溫度的便攜式溫度測量儀器，可廣泛應用于電力、鐵路系統，用于遠距離測量輸變電線路、變電站電器設備接頭及接觸網的溫度，同時也可用于其它行業非接觸地測量各種物體表面的溫度。

二、新產品、新功能

在新品EC8300L產品中加裝同軸指向激光，使該類產品在室內和昏暗的環境中使用更為方便；

三、儀器主要技術參數

測溫范圍      0℃～300℃

測溫分辨率    1℃

測溫誤差      ≤100℃時  ±5℃

                 >100℃時  ±5%

使用距離      5～35米

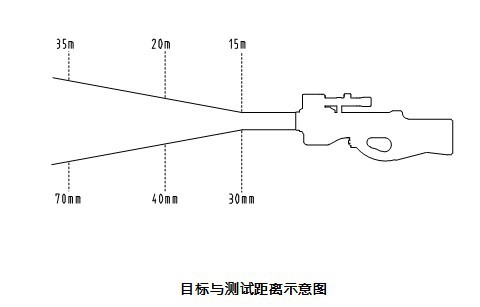

距離系數      500：1

最小目標      φ3５mm

輻射率修正    0.40～1.00

儀器功耗      ≤40mA

儀器供電      2節9V疊層電池或鋰離子電池組

使用條件      環境溫度0℃～50℃

外形尺寸      500×175×70(mm)

重量          1700g



四、工作原理

任何高于絕對零度(-273.5℃)的物體都會輻射紅外能量。EC8300L系列紅外測溫儀通過精密光學系統使被測物體的紅外輻射有選擇的透過，并將透過的紅外光能量會聚到探測器上，探測器將這一能量轉換成相應的電信號，再通過電子電路進行模數轉換、線性化及輻射率補償，最后將溫度值以溫標顯示在液晶顯示器上。



五、使用方法



 5.1儀器的供電：

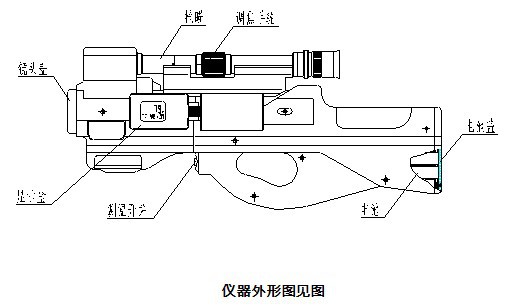

兩節普通疊層9V電池。安裝時，打開儀器電池盒蓋，按上圖所示將2節9伏電池安裝可靠，然后重新蓋好電池盒蓋，鎖緊螺釘即可。另外儀器可選用鋰離子電池組，（可向公司訂購）。安裝時，打開儀器電池盒蓋，將電池組上的接頭與電池盒內任意一個電池扣相連，然后把兩個電池及電池組放進電池盒內，重新蓋好電池盒蓋，鎖緊螺釘即可。



5.2 儀器測溫操作：

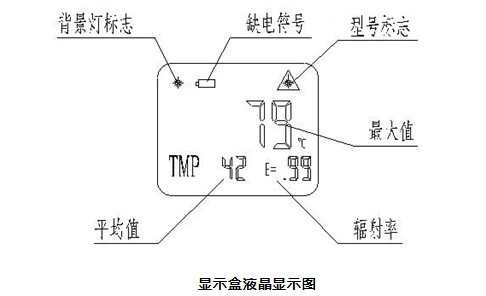

1. 瞄準測溫：翻開顯示盒，扣住測溫開關，儀器顯示全字符約４秒鐘后，轉入測溫狀態，顯示盒液晶中央的數字為最大值顯示，左下角的功能標志 ＂TMP＂ 是平均值標志 ，＂TMP＂右邊的小數字表示平均值 ． 右下角的＂E= .xx＂為當前儀器所設的輻射率值．轉動調焦手輪，使目標清晰，將槍瞄內的十字線瞄準被測目標，盡量保持一段時間，以使測溫值盡可能接近目標真實值．讀數時可以松開測溫開關，最后測得的溫度值將保持約5秒，此后儀器自動關閉．再次扣下測溫開關(即使儀器尚未關閉)，儀器會清除上次測溫值，開始下次測溫．

2．指向激光的使用：EC8300L產品都具備激光指向功能，在室內、隧道等可見光不強的環境里，建議使用激光，從顯示盒讀數?？圩y溫開關，使儀器處于測溫狀態，這時按一下＂∧＂鍵，激光燈開．再按一下＂∧＂鍵，激光關閉。

3．背景燈的使用：光照不足時，為看清顯示器，可打開背景燈．扣住測溫開關，使儀器處于測溫狀態，這時按一下＂∨＂鍵，背景燈打開，顯示器顯示＂¤＂；再按一下?。?or;＂鍵，背景燈關閉．

4．使用完畢后將顯示盒閉合。

5.3 參數設置：

1．扣住測溫開關，使儀器處于測溫狀態，這時第一次按＂MENU＂鍵，顯示器顯示輻射率狀態符＂E＂和輻射率數值，這時可以進行輻射率設置，按＂∧＂鍵為增加，按＂∨＂鍵為減少，被測目標的輻射率可參照附表（電力系統的目標一般設為0.95）．

2.不松開測溫開關，第二次按＂MENU＂鍵，顯示器顯示距離狀態符＂L＂和數值，此功能為廠家設置，用戶不必考慮．

3.不松開測溫開關，第三次按＂MENU＂鍵，儀器返回測溫狀態．

4.狀態參數設置完畢后，儀器會自動記錄狀態參數，即使關機也不會丟失．

六、注意事項

1、使用鋰離子電池組時，兩個電池扣不能短接；給鋰離子電池組充電時，應將電池組與硬電池扣相接。

2、當使用儀器的環境溫度與使用環境溫度變化較大時，應將儀器在使用環境中平衡半小時后再使用。

3、直視激光損傷視力，開啟激光后禁止眼睛通過槍瞄直接瞄準。

4、應避免將儀器瞄準太陽、白熾燈、煙頭等溫度高于300℃度的目標，以免燒壞探測器。

5、該儀器為精密光學儀器，使用時應避免碰撞及用手提槍瞄。

七、保養與維修

1、物鏡如有污漬，請用脫脂棉或鏡頭紙輕輕擦凈。

2、撥動測溫開關儀器不顯示，更換電池，如仍無顯示，需將儀器返廠修理。

3、儀器不能離電爐、烘箱等過熱物體和脂類、酮類等有機溶劑過近。

4、儀器長時間不用時，應將電池取出，儀器放入儀器袋，置與干燥處保存。

5、儀器發生故障，請與我公司聯系，請勿隨意拆修。

故障表：

顯示符號	原    因	解 決 辦 法
HI	目標溫度超出測溫上限	根據儀器測溫范圍使用儀器
LO	目標溫度超出測溫下限	根據儀器測溫范圍使用儀器
AHI	環境溫度過高	將儀器在環境中放置一段時間再使用
ALO	環境溫度過低	將儀器在環境中放置一段時間再使用
	電池不足	更換電池或充電



八、產品配套

EC8300L型紅外測溫儀  一臺

螺絲刀                    一把

儀器使用說明書    　　一份

儀器袋                    一個

9V電池                   二節

產品合格證              一份
