WHX-II型高壓無線核相儀
一、特點
1、接收顯示：相位角、頻率、電壓波形
2、接收器自帶可充電電池
3、專利產品,維護簡單
4、信號采集靈敏度高,選擇性好
5、高頻傳輸,適應性強,可穿越隔板,圍墻
6、高壓測試時，測試距離大于50M以上。
7、操作方便,安全可靠
8、現場帶電校驗
9、電壓等級10KV-35KV
10、堅固,密封性佳
11、分量輕,便于攜帶
二、產品簡介
該儀器是我公司自主研制并擁有自主知識產權的專利產品，用于執行許多常規的電壓表或有線核相器的現有功能。
該儀器的主要優點在于去掉了連接開路點兩端的引線，儀器通過無線電信號來通訊，使用范圍可以擴展到50米以上，并且可以穿過圍墻和隔板使用，使用起來比電壓表或核相器要簡單。同時，儀器采用狀態模擬技術，減輕了機體的重量，提高了使用的舒適度，可以一個人輕松和安全地操作兩個發射器。
該儀器特別適合應用在特定的使用條件下，現有的電壓表或核相器不適合使用的情況。在較高的電壓情況下，安全性和簡易的使用是首要因素，該系列是您理想的選擇。而且，這種裝置可以穿過圍墻和金屬屏蔽來使用，解決了常規器器使用時面臨的問題。
該儀器相比于其他無線核相儀功能更強大，增加了相位角、頻率、電壓波形顯示功能，測量結果更為直觀；配備了可充電電池，使用方便。
三、結構原理

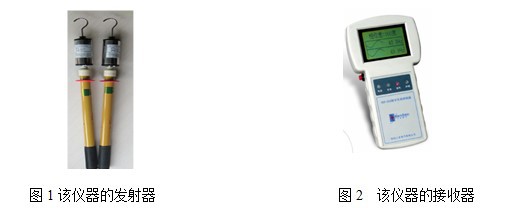

該儀器包括三個在電氣上互不相連的組件，兩個發射器見圖1，接受器見圖2。發射器上裝有的電極可與被測導線相連，其電極的形狀為鉤形，以便掛到導線上；測量時，兩個發射器分別連接到檢測線路上。這些電極均作為發射天線之用。發射器的端部均應與絕緣操作桿相接。
接受器為手持式儀器，帶有內置天線，用于接收發射器發送過來的高壓信號。接收到發射器發射的相位信號后，經分析處理后，將頻率、電壓波形和相位差顯示在LCD上。
發射器是電壓探測器和發射器的聯合裝置，首先判斷線路是否帶電，然后發出有關導體相位的信號。接收器，獲得發射器發出的信號，然后在測試時用信號通知用戶導體達到了同相。
在使用中，首先對所有線路使用該儀器的發射器裝置分別兩條線路進行接觸，通過發出蜂鳴聲和閃爍光確定它們帶電。然后把發射器1置于開路點的一端，發射器2依次置于開路點另一端的各相線路上，直至找到與發射器1所在的導體同相位的線路。此時，接收器的LCD上顯示出兩條線路上的頻率、電壓波形以及相位差。
該儀器作為標準的工具箱帶有金屬運輸包裝和架空線探頭。
四、技術參數
|
電壓等級
|
10KV-35KV
|
|
無線傳送距離
|
﹥50m
|
|
相位差測量精度
|
±3度
|
|
頻率精度
|
±1Hz
|
|
工作頻率
|
50Hz～60Hz
|
|
電源
|
19V GP超霸堿性電池
|
|
環境溫度
|
-20℃～+50℃
|
|
環境濕度
|
全天候
|
|
相位角范圍
|
相位角偏移小于±30°為同相
相位角偏移大于±30°為異相
|
|
校驗
|
自動校驗,也可在帶電導線上校驗
|
|
重量
|
發射器0.45Kg、接收器0.45Kg
|
|
尺寸
|
50×1180mm
|
|
包裝
|
鋁合金箱
|

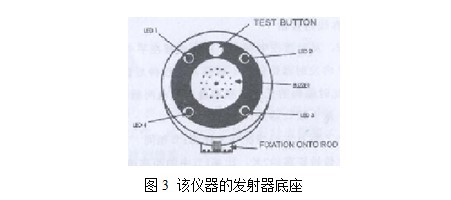

五、儀器自校驗
ü 發射器自校驗
à 裝上鉤狀電極
à 持續按試驗按鈕
à 4只燈閃爍，蜂鳴器同步發聲
à 幾秒后，聲訊號及閃光停。只有1只LED1繼續保持亮
à 如果未看到以上的各項指示（如部分亮燈或無聲訊號，蜂鳴器連續叫不停等）需要更換電池
ü 無線傳輸自校驗
à 一手握一只發射器
à 同時按下兩個發射器的Test Button
à 如果無線傳輸正常，接收器上的“信號”燈亮

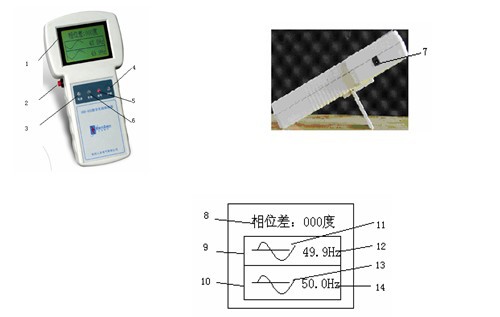

六、接收器功能說明
1． LCD顯示窗口
2． 電源按鈕
3． 電源指示燈
4． 異相指示燈
5． 信號指示燈
6． 充電插孔
7． 相位差起始波形指示
8． 發射器1線路信號
9． 發射器2線路信號
10． 發射器1線路電壓波形
11． 發射器1線路頻率
12． 發射器2線路電壓波形
13． 發射器2線路頻率
七、相位測量
1、將發射器1和發射器2掛到兩條線路上，并進入“相位測量”模式
2、當兩條線路有電壓時，接收器信號指示燈亮
3、接收器LCD上顯示出兩條線路的電壓波形、頻率以及相位差
4、根據接收器LCD上顯示的“相位差”判別線路是否同相
5、如果線路無線壓時，接收器LCD上相應線路顯示區域顯示“缺相”
6、兩條線路異相時，接收器異相指示燈亮
八、更換電池
該儀器的發射器各用1節GP超霸堿性電池，更換步驟如下：
1、拆下電極
2、擰開單元頂上的螺帽
3、推動單元頂上的金屬螺帽以推動電子模塊
4、當電子模塊在殼內發生移動，即可移動金屬罩，取下外殼內部位于電子電路一側的電池，換新電池
5、按上述程序重新恢復，要保證金屬罩正確就位，孔的中心螺帽輕輕擰到電子模塊上，直到回到其最后的位置，并將電極重新擰上。
6、特別注意事項：更換電池時，按電池盒內表明的圖示必須保證電池極性的正確（下正級，上負級）。
九、注意事項和保養
儀器必須保持清潔，各種污穢或濕氣必須擦除。每次使用之前，可以用布蘸少許硅油擦拭儀器（面膜除外）。
1、儀器不使用時必須妥善存放于箱內
2、低溫環境下（－10℃或更低），儀器必須按要求儲存在溫暖的地方，電池受冷可能失效
3、儀器每次使用前后均應自校驗
4、發射器使用12V電池，容量較小，故該儀器不用時請將發射器內電池取出。
十、保修
自發貨之日起一年內，在正常使用的狀態下，儀器沒有材料和制作工藝上的缺陷。如果出現儀器無法操作，退回原廠修理。由于人為原因造成的儀器損壞不屬保修范圍之列。
